Информация о кодировании ключей

Части этого материала могли быть переведены автоматически. Здесь доступна оригинальная английская версия.

Введение в SMARTRA

SMARTRA означает антенна-транспондер SMART. Блок SMARTRA содержит встроенную индуктивную антенну и электронику вокруг замка зажигания.

SMARTRA не выполняет проверку действительности транспондера или расчет алгоритма шифрования. Это устройство представляет собой лишь усовершенствованный интерфейс, который преобразует поток радиочастотных данных (радиочастота 125 кГц) транспондера в последовательную связь с ECM и наоборот. SMARTRA связывается с модулем управления двигателем через выделенную линию связи (называемую W-Line или Immo-Line). Во время связи ECM и SMARTRA линия K ECM не может использоваться для связи. Модуль ECM управляет связью либо со SMARTRA, либо с диагностическим оборудованием на линии K путем переключения мультиплексора и определенных процедур связи. Мультиплексор является частью аппаратного обеспечения ECM.

Система иммобилайзера состоит из ECM, SMARTRA, лампы и ключей зажигания со встроенным транспондером. Модуль ECM выполняет проверку ключа зажигания с помощью специального алгоритма шифрования, который работает в транспондере и в модуле ECM параллельно. Только в случае равенства результатов можно запустить двигатель. Данные всех транспондеров, действительные для автомобиля, хранятся в ECM.

Во время процедуры обучения ключа транспондер будет запрограммирован на конкретные данные автомобиля. Специфические данные автомобиля записываются в память транспондера.

ПИН-коды

PIN-код означает код идентификационного номера продукта. PIN-код — это уникальный код для каждого автомобиля, который запрограммирован в ECM на производственной линии.

PIN-код необходим при обучении нового ECM и новых ключей, например.

Если вы введете неверный PIN-код 3 раза, иммобилайзер (SMARTRA или смарт-ключ) заблокируется. Чтобы разблокировать:

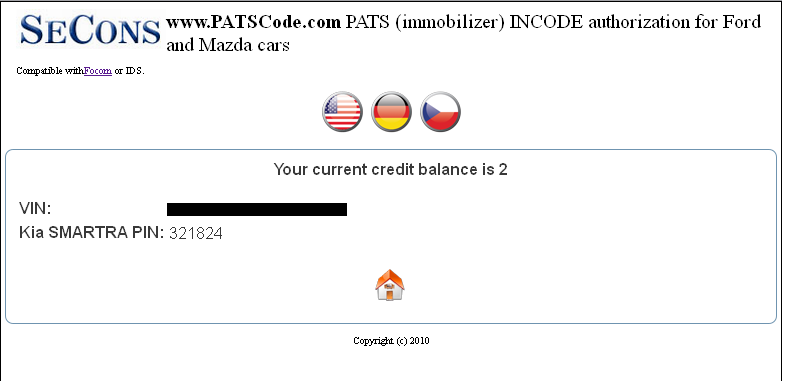

PIN-код автомобиля можно получить через сервис www.PATSCode.com или у дилера Hyundai.

Поддерживаемые автомобили

В следующем списке показаны все автомобили, для которых поддерживается ключевое обучение:

Производство Модель Производство Производство Модель Производство
Уклонение Атос 2000-2004 Хюндай i10 2008-2011
Хюндай Акцент 2000-2011 Хюндай i20 2009-2011
Хюндай Амика 2000-2004 Хюндай i30 2008-2011
Хюндай Атос Прайм 2000-2004 Хюндай i40 2012
Хюндай Атос 2002-2009 Хюндай я45 2011
Хюндай Атоз 2000-2004 Хюндай i800 2002-2009
Хюндай Азера 2006-2012 Хюндай ix20 2011
Хюндай Столетие 2010-2012 Хюндай ix35 2010-2011
Хюндай Элантра Неос 2008-2011 Хюндай ix55 2007-2011
Хюндай Элантра 2001-2012 Иноком Атос 2000-2004
Хюндай Эквус 2010-2012 Киа Боррего 2009-2010
Хюндай Генезис купе 2009-2011 КИА Каденция 2010-2011
Хюндай Бытие 2009-2012 Киа Каренс 2003-2010
Хюндай Гетц 2003-2011 Киа Карнавал 2002-2011
Хюндай Грандуэр 2006-2012 Киа Сид 2006-2010
Хюндай Автобус H-1 2008-2011 Киа Церато 2003-2010
Хюндай Н-1 2002-2009 Киа Форте 2009-2010
Хюндай Н-200 2002-2009 Киа К2500 2005-2010
Хюндай HD-купе 2002-2008 Киа К2700 2005-2010
Хюндай Либерто 2002-2009 Киа К3000 2005-2010
Хюндай Матрица 2002-2011 Киа К3000С 2005-2010
Хюндай Сантафе 2001-2011 Киа Магентис 2006-2010
Хюндай Сантро Син 2000-2004 Киа Мохаве 2004-2010
Хюндай Сантро 2000-2004 Киа Опирус 2004-2010
Хюндай Спутник 2002-2009 Киа Оптима 2006-2010
Хюндай Солярис 2011 Киа Пиканто 2003-2010
Хюндай Соната 2005-2011 Киа Прегио 2006
Хюндай Старэкс 2002-2009 Киа Рио 2005-2010
Хюндай Терракан 2001-2006 Киа Седона 2002-2011
Хюндай Тибурон 2002-2008 Киа Шума 2001-2004
Хюндай Траджет XG 2000-2007 Киа Соренто 2002-2010
Хюндай Тусон 2005-2011 Киа Душа 2009-2010
Хюндай Тоскани 2002-2008 Киа Спектры 2001-2004
Хюндай Велостер 2011 Киа Спортейдж 2005-2010
Хюндай Веракрус 2007-2011 Киа Венга 2010
Хюндай Верна 2012 Киа Висто 2000-2004

Покрытие в HiCOM

Click here to view full listing

Механические ключи с RFID-чипом (бесконтактные)

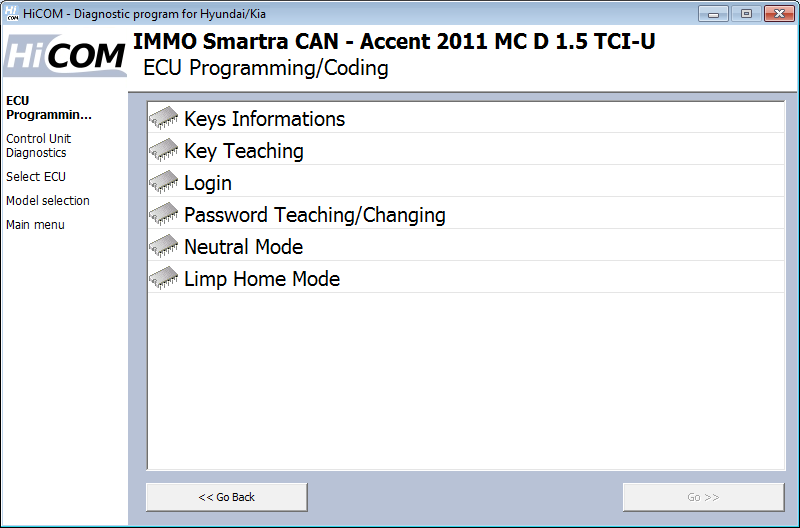

Процедура кодирования ключей доступна в блоке управления IMMO – Иммобилайзер в меню «Программирование/Кодирование ЭБУ».

Обучение

Двигатель должен быть выключен. Ключ повернут в положение ON.

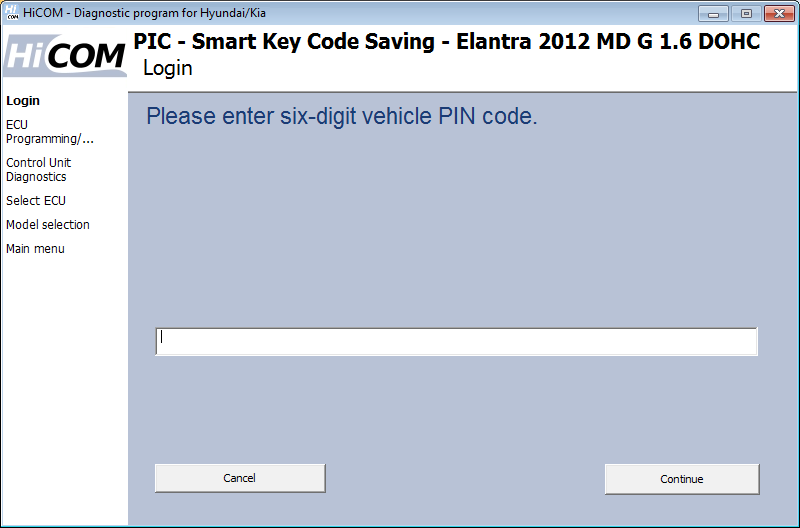

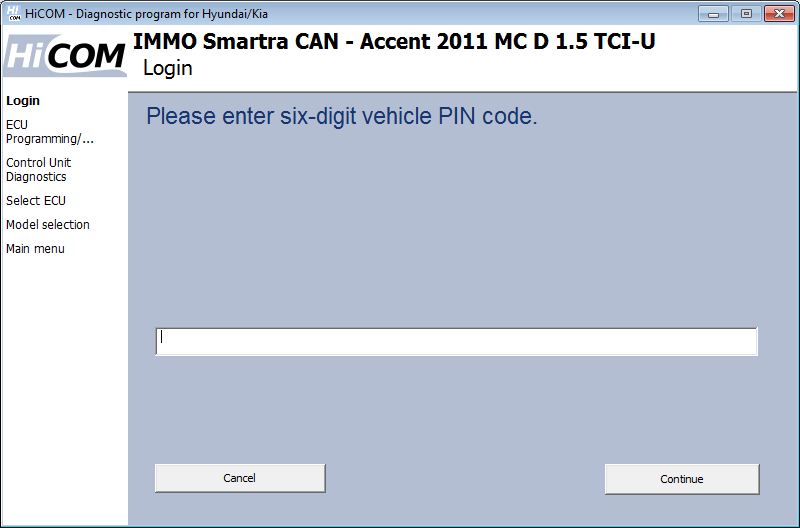

Вам будет предложено ввести 6-значный PIN-код. (например, 123456, см. стр. 2 – PIN-коды)

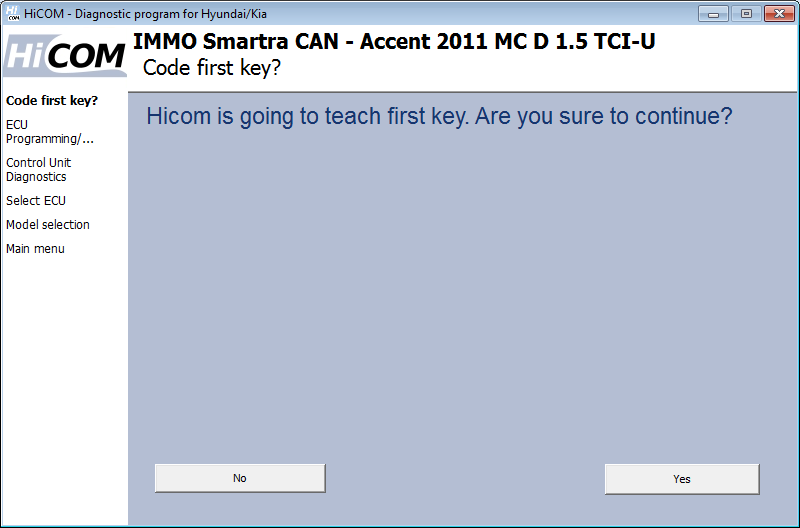

Теперь ключ зажигания находится в положении ON. Этот ключ кодируется после нажатия кнопки «Да».

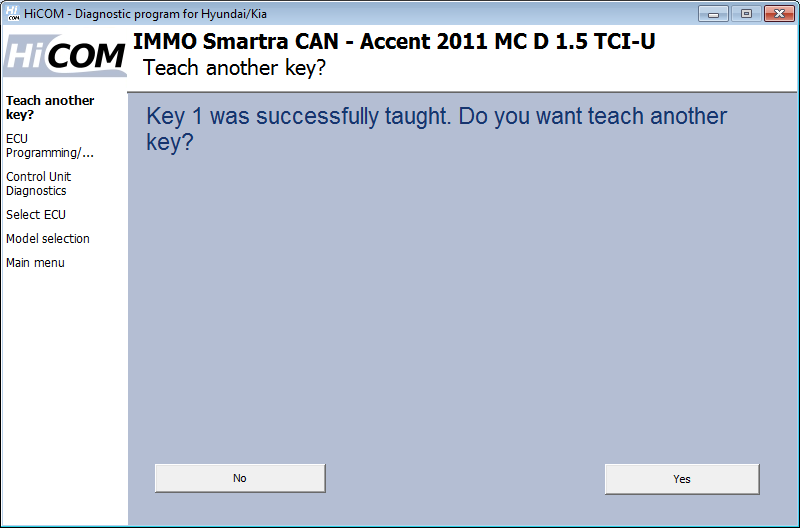

Вам будет задан вопрос, хотите ли вы закодировать другой ключ. Если вы нажмете «да», HiCOM попросит вас вставить следующий ключ. Можно закодировать до 4 ключей (некоторые блоки управления позволяют использовать до 8 ключей). Если нажать «Нет», процесс кодирования прекращается и ключи больше не добавляются.

После успешного завершения операции выключите зажигание на 10 секунд.

Смарт-ключ (бесконтактный пульт дистанционного управления)

Некоторые автомобили имеют бесконтактный (RFID) смарт-ключ вместо механического ключа. На этих автомобилях кодирование через SMARTRA не получится, для этого необходимо использовать специальный специализированный блок управления смарт-ключами. Эту функцию можно найти в блоке управления сохранением кода смарт-ключа (PIC, SMKCODE).

//Используемые смарт-ключи нельзя запрограммировать на другой автомобиль. Убедитесь, что вы покупаете смарт-ключи из надежного источника.//

//При отсутствии действительного смарт-ключа невозможно запустить двигатель, а также может быть невозможно диагностировать другие ЭБУ, кроме PIC/SMK.//

Обучение

Двигатель должен быть выключен, кнопка пуска/останова находится в выключенном состоянии.

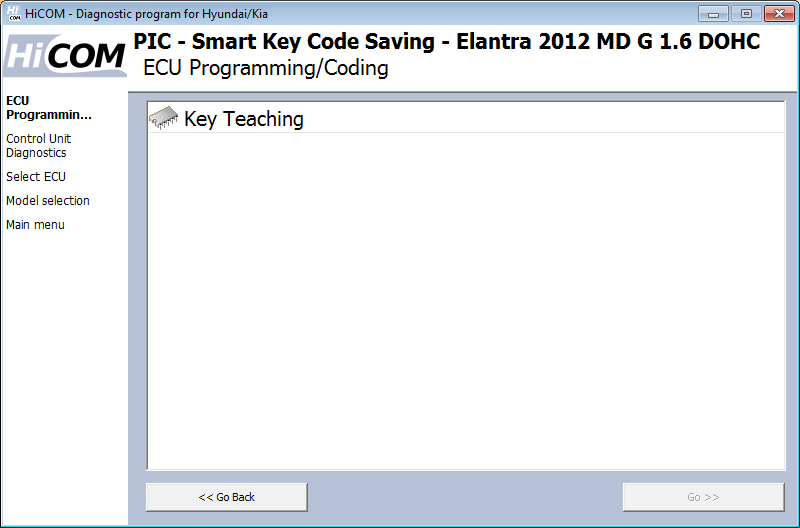

Выберите функцию «Обучение ключа» в меню «Программирование/кодирование ЭБУ».

Вам будет предложено ввести 6-значный PIN-код. (например, 123456, см. стр. 2 – PIN-коды)

Если вы введете неправильный PIN-код, ЭБУ заблокируется после 2 или 3 попыток.

После этого шага обучение MSL на некоторых ЭБУ начинается автоматически.

Брелок должен быть вставлен в держатель смарт-ключа (если держателя смарт-ключа нет, нажмите кончиком пульта дистанционного управления кнопку запуска/остановки)

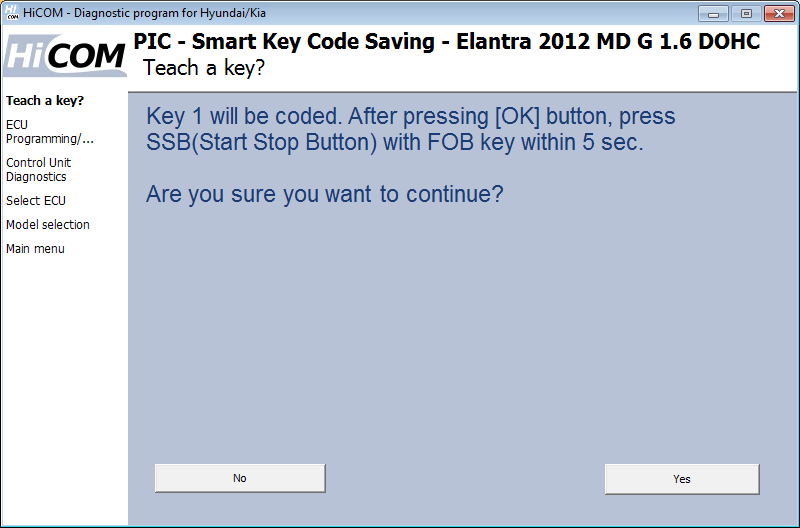

Удерживайте кнопку «Стоп-Пуск» в течение 5 секунд, вставив ключ в держатель электронного ключа. Если в вашем автомобиле нет держателя смарт-ключа, нажмите кончиком пульта дистанционного управления кнопку запуска/остановки.

Такая же операция будет произведена и для других смарт-брелоков. Можно перекодировать максимум 2 смарт-ключа.

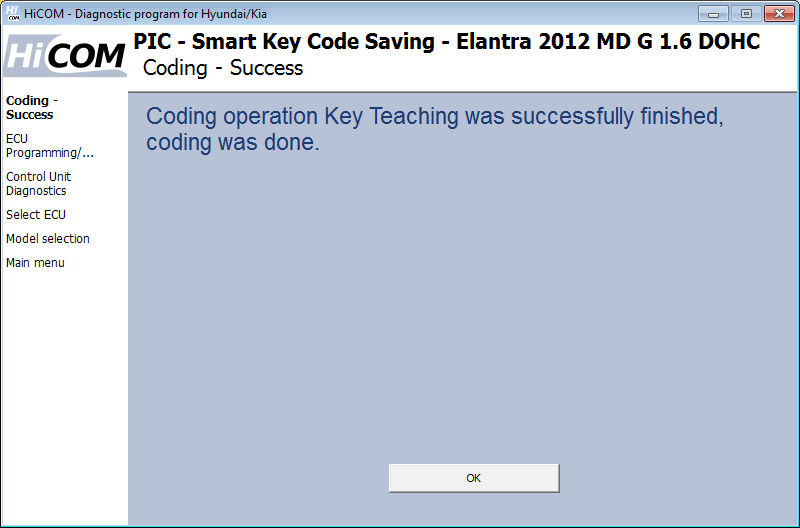

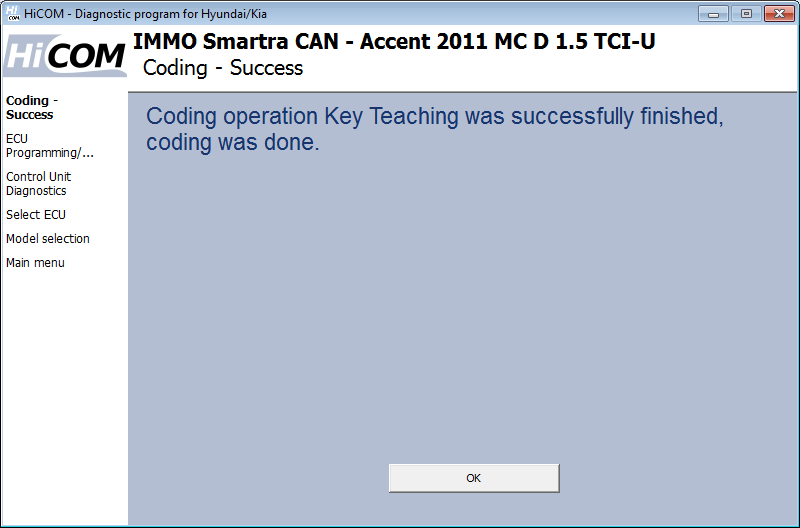

После завершения операции кодирования HiCOM отображает информацию об успешном кодировании.

Ключевая информация

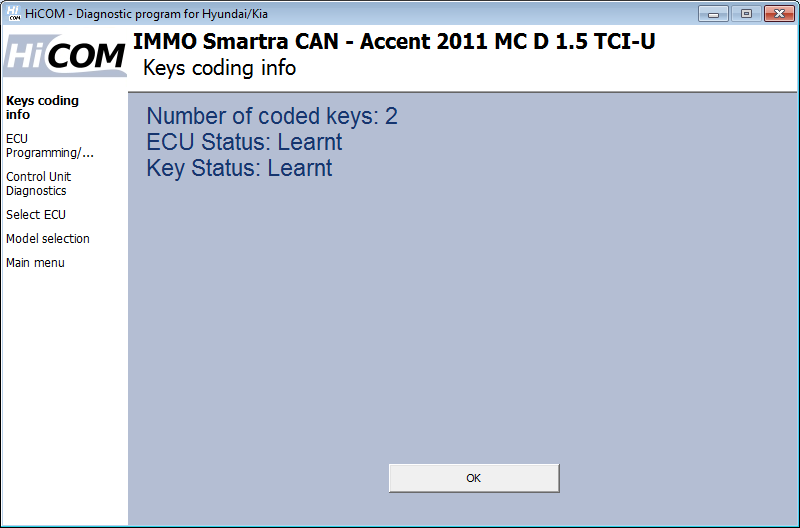

Показывает основную информацию о ключах. Возможные значения: Не проверено, Изучено, Нетронутое, Нейтральное, Заблокировано.

Войти

Эта функция используется для проверки правильности PIN-кода.

Обучение/изменение пароля

Пароль используется для перевода автомобиля в режим Limp.

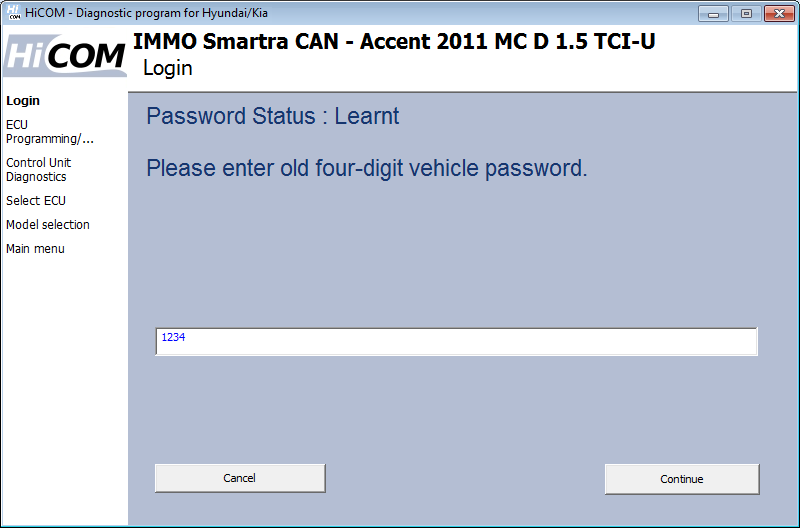

Вам будет предложено ввести пароль, если блок управления не «Virgin». Пароль является числовым, состоящим из 4 десятичных цифр (например, 1234). Что касается блока управления Virgin, вам напрямую предлагается установить пароль.

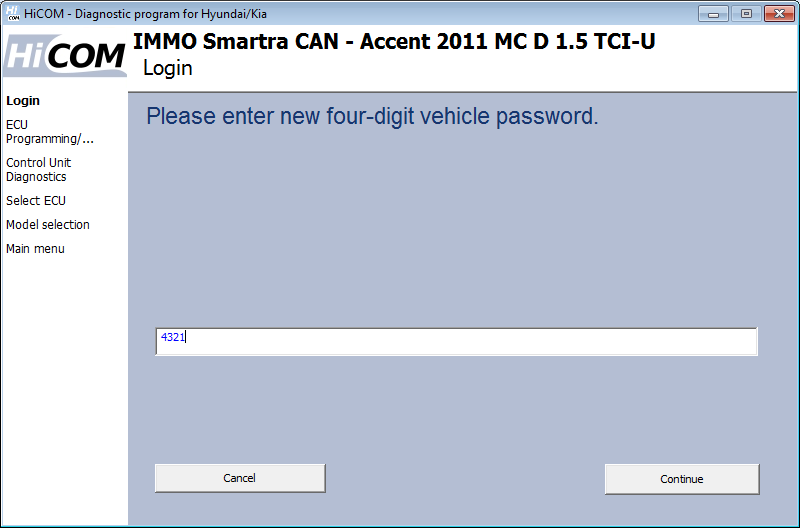

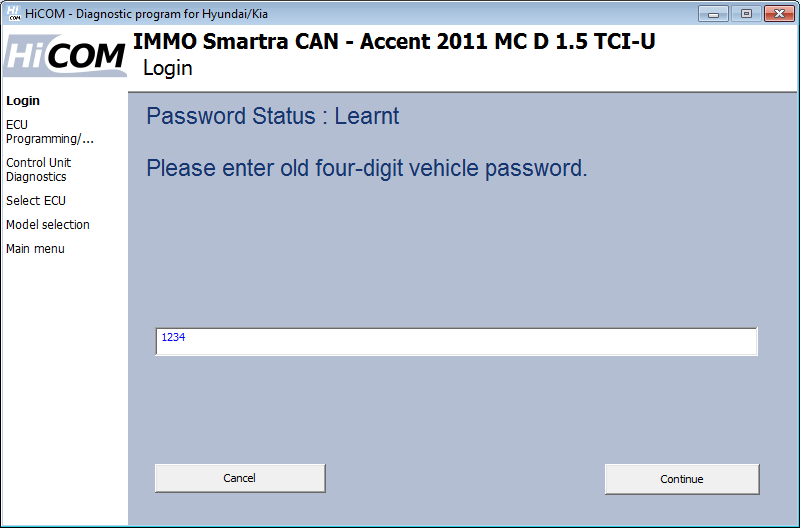

Теперь введите новый пароль. Пароль должен состоять из четырехзначного десятичного числа (например, 1234). После нажатия кнопки «Продолжить» в блоке управления устанавливается пароль.

Нейтральный режим

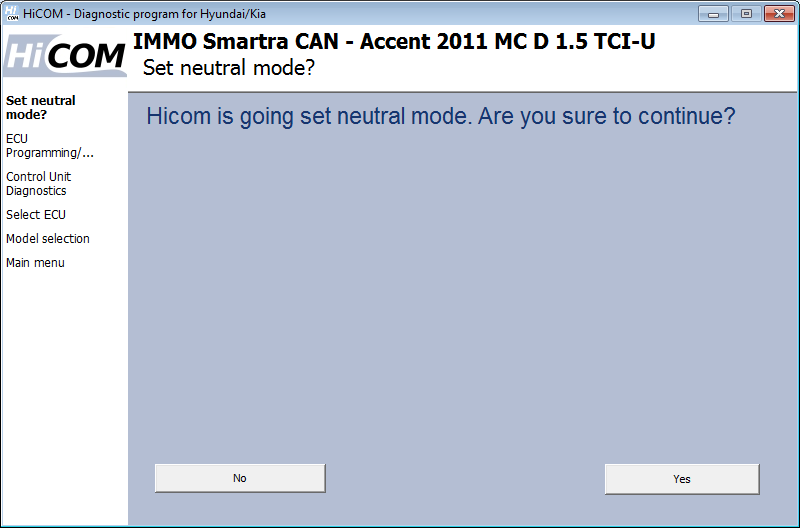

Эта функция позволяет использовать уже использованный ЭБУ в другом автомобиле.

Двигатель должен быть выключен. Ключ повернут в положение ON.

Аварийный домашний режим

Эта функция переводит автомобиль в аварийный режим, который используется для доставки автомобиля в мастерскую в случае утери всех ключей или неисправности модуля SMARTRA.

Контроллер ЭСУД информирует водителя о аварийном состоянии автомобиля, моргая 5 раз в течение 5 секунд. Затем HiCOM может отправить пароль пользователя в ECM. «Хромой дом» можно активировать также с помощью ключа зажигания. Контроллер ЭСУД информирует водителя миганием лампы иммобилайзера о аварийном состоянии автомобиля. Тогда ввод пароля пользователя в ЕСМ может быть осуществлен посредством специальной последовательности включения/выключения зажигания.
